選礦搖床設備是一種應用廣泛的重選選礦設備

　　選礦搖床也稱“搖床”是一種應用廣泛的重選選礦設備，結合了國內搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出終精礦和終尾礦。與傳統工藝相比具有不用藥劑、耗能低、便于管理等優點，具有較高的性能價格比。

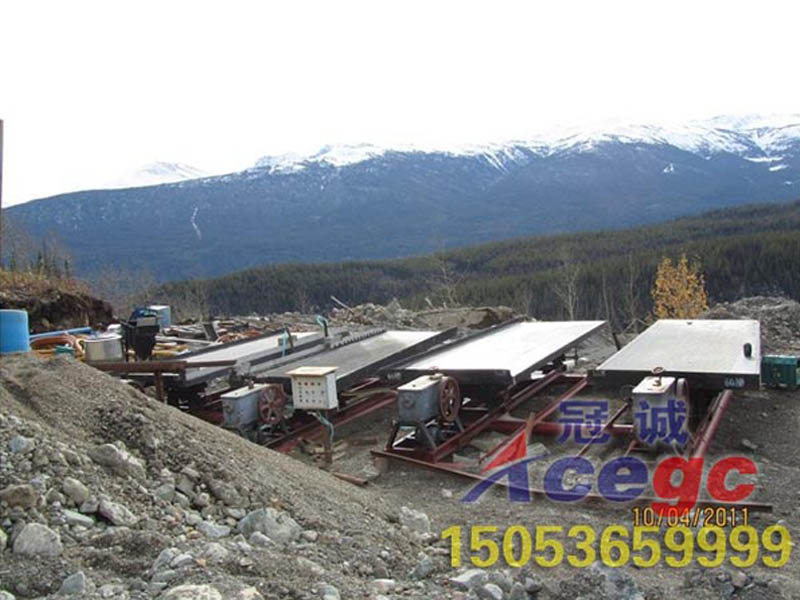

選礦搖床設備

選礦搖床設備常見工作過程
　　選礦搖床設備選礦過程是在具有來復條的的傾斜臺面上進行的，礦粒群從臺面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，在振動波的作用下，按比重和粒度分層，并沿臺面作縱向運動和橫向運動，比重和粒度不同的礦粒沿著各自的運動方向呈梯形流下，分別從精礦端和尾礦側的不同位置排除，最后被分為精礦、中礦和尾礦。
　　選礦搖床設備主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。
　　床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
　　床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高。縱向坡度的大小借支撐機構上的螺栓調節。
　　床面用搖動支撐支承在調坡機構上，搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動，搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。　　

【給礦量】：10-60T/d
【給礦濃度】：15%-30%
【應用范圍】：搖床是用于選別細粒物料的重力選礦設備，應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。
【產品介紹】：我公司在并不斷開發創新而研發的最新一代搖床設備，與傳統的搖床設備相比，其處理量、回收率和富集比都有大幅度的提高。

　　根據給礦位置的不同，選礦搖床設備可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。
