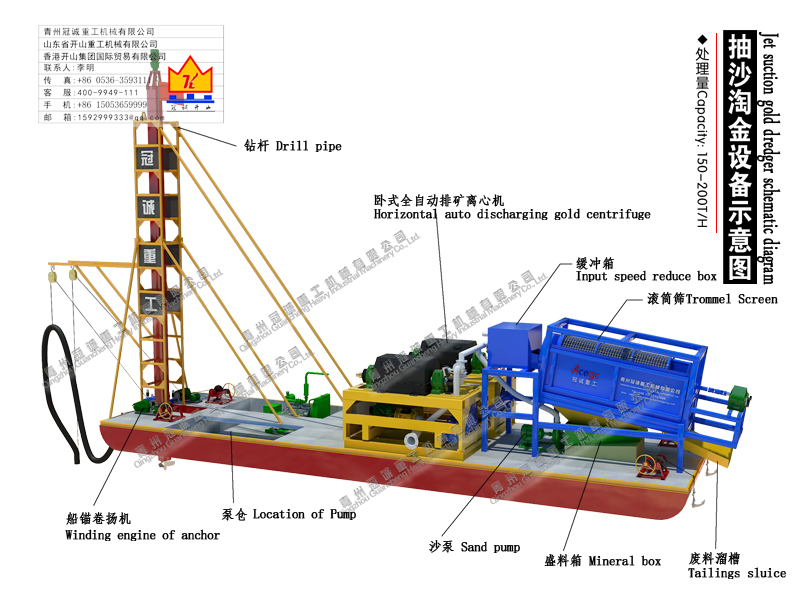

沙金設備-每小時150-200噸處理量鉆探式抽沙

【設備簡介】

本套設備為鉆探式抽沙淘金船，是我公司根據用戶需求，獨立設計制作而成，本套設備處理量大、回收率高，設備故障率低，深受國內外用戶的歡迎，基主要優勢如下：

1、滾筒篩上料方式采用緩沖箱進料，并且針對滾筒篩內供水系統進行了優化，保證滾筒篩內部的物料充分進行沖洗。

2、采用了兩臺臥式全自動排礦離心機，該臥式離心機采用PLC全自動化控制，極大的提高了工作效率，并且該臥式離心機具有極好的設備穩定性，不需要打地基與尋找水平（立式離心機因結構問題無法在移動設備上使用）。

3、回收率高：回收率可以到達90%以上。

4、故障率低，設備保養維修方便。

Introduction

The machine is drilling type jet suction sand dredger, according to customer’s requirement manufactured by ourselves,with high recovery,seldom breakdown and very popular in abroad,the advantage:

1.The feeder of trommel screen by input speed reduce box,and with good performance of water supplying system to be wholly washed.

2.Including 2set of horizontal type auto discharging centrifuge,plc control and with highly efficent work,it’s steady no need placed with ground level(vertical type centrifuge cannot be used in portable unit)

3.High recovery of above 90%

4.Seldom breakdown and easy maintenance.

【流程概述】

原料通過泵倉內的沙泵打入緩沖箱內進行減壓，然后排入滾筒篩內進行篩選分級為粗料與細料兩種規格，其中粗料（即廢料）直接通過廢料溜槽排入廢料區域；

細料排入料斗底部的盛料箱中，通過沙泵打入兩臺1200#臥式全自動排礦離心機內進行精選。

Technology Process

The mineral mixtures are sending to input speed reduce box to reduce the pressure and speed by sand pump,then getting into trommel screen to be separated to 2size,the big and small,the big one of useless is directly get rid by tailing sluice to scrap area.

The small one getting into the Mineral box and getting to 2sets of horizontal auto discharging centrifuge by sand pump to be separating to get the concentrate.

【技術參數】

Detail parameter

名稱 Production	規格 Specifications	數量 Quantity	功率 Power	備注 Remark
浮體Pontoon	長寬高：205.50.88M；板厚4MM，面板厚3.5MM Size(LWH)205.50.88m,Steel thickness 4mm Checkered plate thickness:3.5mm	1套
泵倉 Location of pump	長寬：43.6M Lengthwidth:43.6m	1套
主架 Main frame	高：9.6M*寬1M；材料：?89油管(無縫) Height:9.6m,Width:1m,Material ?89 seamless tubing	1套
鉆桿 Drill pipe	長13.2M 擺線針7.5KW電機 Length:13.2mCycloid pin7.5Kw motor	1套	7.5
鉆桿卷揚機 Winding engine of drill pipe		1套	11
提升卷揚機 Rising wind engine		1套	4.4
抽沙泵 Jet suction pump	8寸柴油泵 8inch diesel pump	1臺
打水泵 Water pump	6寸 6inch	1臺
鉆桿卷揚機 Winding engine of drill pipe	350#減速機電機：11KW 350#reducer Motor:11KW	1臺
提升卷揚機 Rising wind engine	電機：2.2KW	2臺
固定錨 Anchor	手動 handling	4臺
浮體內骨架支撐 The frame in pontoon	材料：不等邊角鋼6339 Material:6339unequal angle steel	1套
離心機 Centrifuge	1200#臥式全自動排礦 1200#horizontal type auto discharging	2臺	43
滾筒篩 Trommel screen	內徑1.3米，外徑1.6米凈篩網長度3米 Inner diameter1.3m,outside1.6, Length of trommel screen3m	1套	7.5	含緩沖箱including input speed reduce box
沙泵 Sand pump	6寸 6inch	1套	15
總功率 Total power	88.4KW
